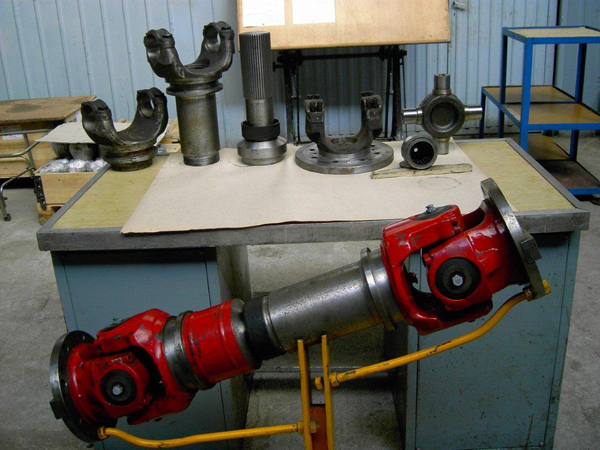

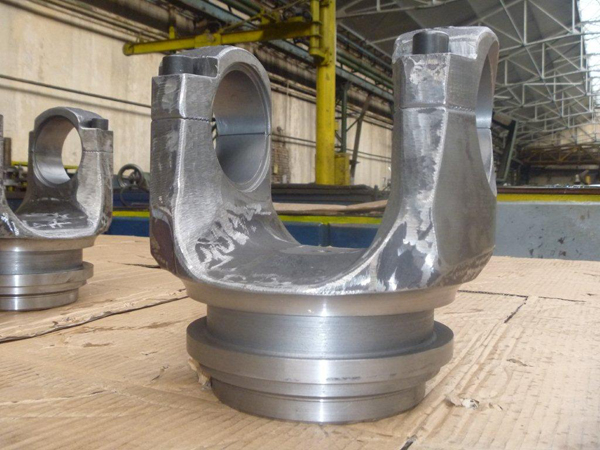

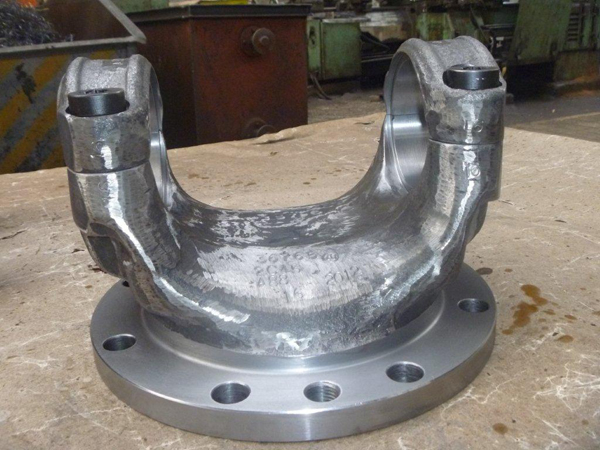

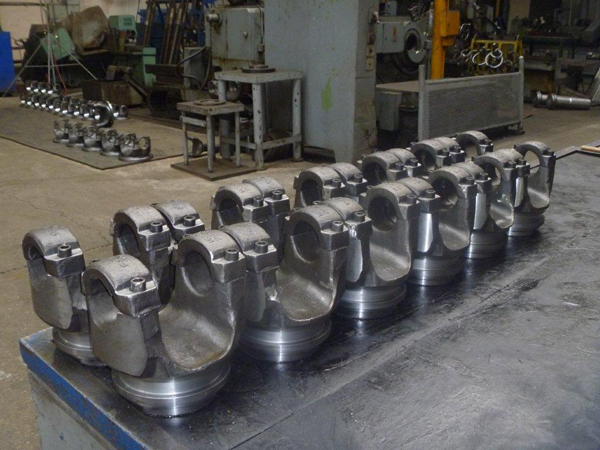

La junta de Cardán

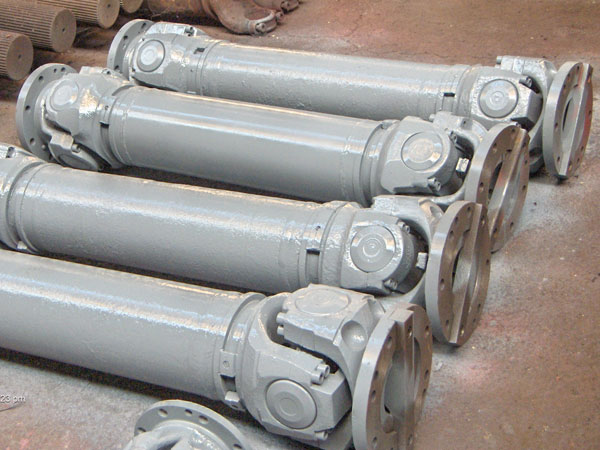

Otras aplicaciones

También se usan las juntas de cardán para :

§ evitar la flexión de un árbol de transmisión en caso de que una pieza monobloque no pudiera beneficiarse de un guiado de calidad suficiente ;

§ transmitir una posición angular cuando son débiles los ángulos de embolada y de rotación;

§ una articulación que tiene dos grados de libertad en varios mecanismos complejos tales como robotes paralelos. Lo que cuenta son más bien las grandes amplitudes máximas de desplazamiento y también  la capacidad de carga longitudinal antes que la transmisión de un par de fuerzas ya que las juntas nos están armadas sobre un eje en rotación.

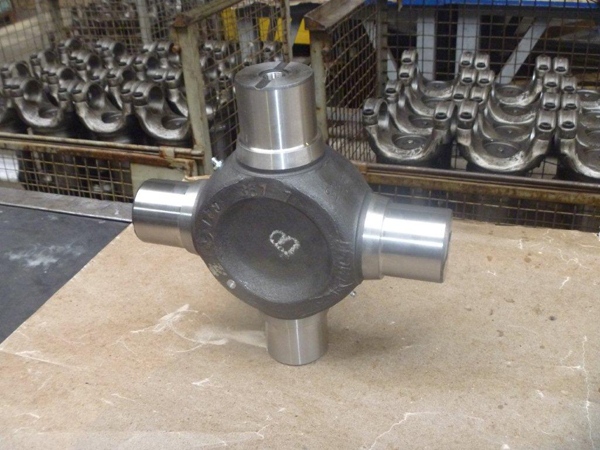

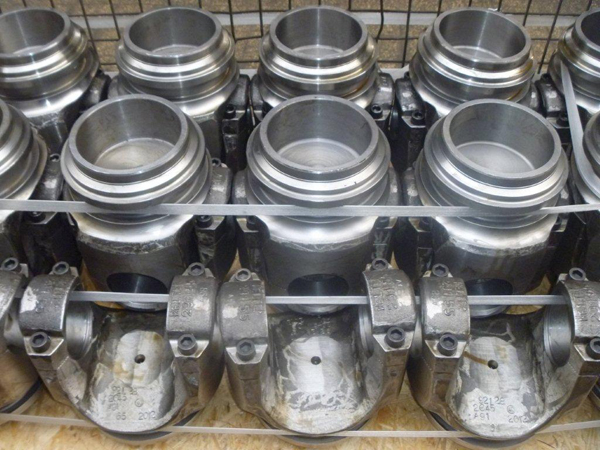

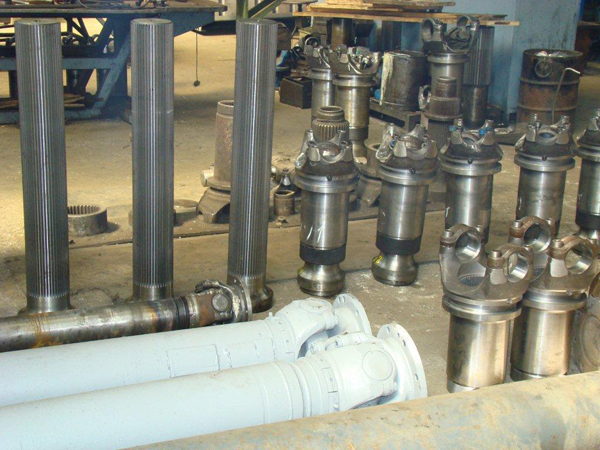

Montaje

Es necesario procurar respetar algunas reglas para asegurar la fiabilidad de un cardán:

§ no hace falta que el ángulo rebase 45 grados, excepto si ha sido especialmente concebida la junta para funcionar más allá de tal valor

§ se recomienda dar un ángulo mínimo de algunos grados  (1,5 à 2) para "hacer trabajar" la transmisión. Se sitúa el ángulo ideal alrededor de quince grados. Más allá, se intensifica el desgaste y es necesario que sea sobredimensionado el cardán. El ángulo de funcionamiento máximo es de 45 grados, valor a partir del cual se agarrota y se rompe el cardán.

§ es difícil la protección de la junta debido a la amplitud de los movimientos que permite. Se suele usar un fuelle de caucho pero éste constituye un punto flaco.

§ al par de torsión eficiente transmitido lo acompaña un par de flexión que gira dos veces más de prisa que los árboles, y es una fuente de vibraciones aun cuando se respeta el homocinetismo

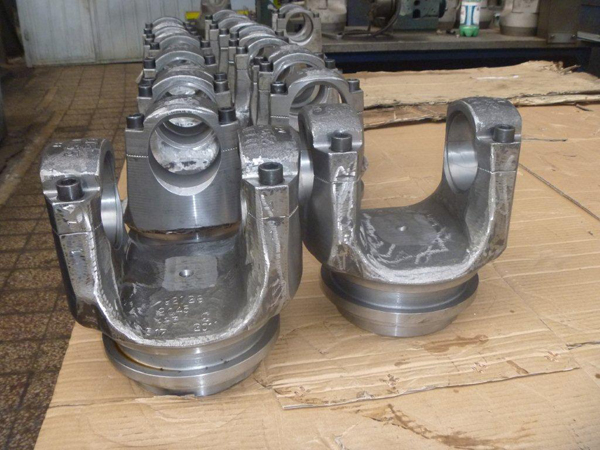

Historia

Se atribuye el invento de esa junta en 1545 al matemático italiano Girolamo Cardano (Jérôme Cardan en francés) (1501-1576). Aquel famoso sabio se habría inspirado de un compás de marina hincado sobre dos círculos articulados.

Describió la articulación que lleva su nombre en un tratado de física titulado De subtilitate rerum y que seguirá vigente durante 20 años
